Prospection d'Api Mud Pump For Geological de pompe de boue d'huile de certificat d'OIN

1
MOQ
10000USD~50000USD
Prix
Prospection d'Api Mud Pump For Geological de pompe de boue d'huile de certificat d'OIN
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
nom: W-447 huile Rig Mud Pump
Puissance d'entrée évaluée :: 500 ch
course par minutes: 240 SPM
Longueur de course :: 7"
Rapport de vitesse :: 4.578:1
Valve: Api #4
Bride de vidange: 2 1/16 »
Application: Prospection géologique
Point culminant:

Pompe de boue d'huile d'OIN

,

OIN Api Mud Pump

,

Api Mud Pump de prospection géologique

Informations de base
Lieu d'origine: La Chine
Nom de marque: Hebei Pantu
Certification: API 7K & ISO
Numéro de modèle: W-447
Conditions de paiement et expédition
Détails d'emballage: 3302mm*1671mm*1412mm (13ft*6.85ft*5.56ft)
Délai de livraison: 45 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20sets/Month
Description de produit

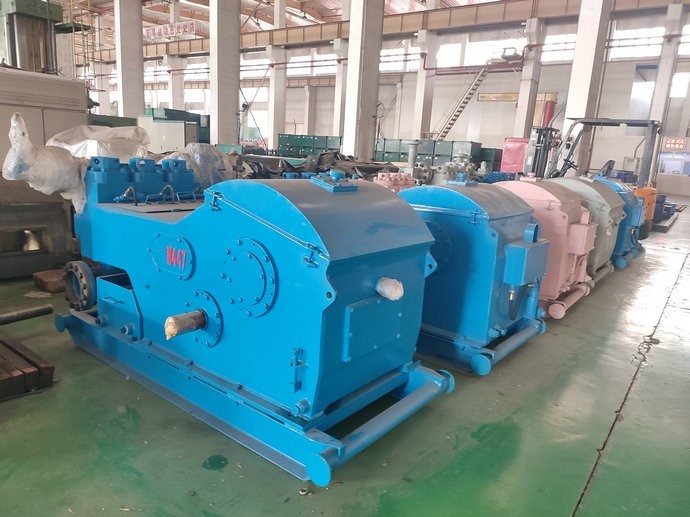

Prospection de Rig Mud Pump For Geological de l'huile W-447



W-447 l'huile Rig Mud Pump est l'un des principaux appareils pour la prospection géologique. Tandis que perçage de noyau, la pompe
les approvisionnements le trou de forage avec de l'eau assez boue de volume ou de nettoyage et le fait circuler dans le trou de forage afin de porter les débris de roche jusqu'à la terre, rendre le fond du trou de forage propre, se refroidir et pour lubrifier les outils de forage, pour protéger le mur du trou de forage et pour aider à forer plus rapidement. Ainsi la représentation W-447 d'huile Rig Mud Pump affecte l'efficacité du perçage et de la sécurité dans la production directement.



Spécifications de Rig Mud Pump de l'huile W-447 :


Puissance d'entrée évaluée : maximum de 373 kilowatts (500 HP).

Course par minute : 240 longueurs de SPMStroke : 180 millimètres (7")
Vitesse Ratio4.578 : 1
Pression d'utilisation maximale : MPA 21 (3000 livres par pouce carré)

Valve : API#6
Piston Rod End : API#SA4
Taille de Max.Liner : 165,1 millimètres (6 1/2 »)
Bride d'admission d'aspiration : bride de 203,2 millimètres (8")
Bride de vidange : bride de 52,4 millimètres (2 1/16 »), MPA 34,5 (5000 livres par pouce carré)

Taille d'axe de pignon : 95,2 millimètres (3,75")
Dimension hors-tout (L×WxH) : 2550×1245×1305 mm3 (pi3 8.37×4.08×4.28)

Poids approximatif : 4850 kilogrammes (10692 livres)





Paramètres W-447 d'huile Rig Mud Pump



Taille de revêtement dans 6 1/2 6 1/4 6 5 1/2 5 4 1/2 4 3 1/2
Pression de décharge MPA 7,3 8,0 8,6 10,3 12,4 15,3 19,4 20,7
livre par pouce carré 1059 1160 1247 1494 1798 2219 2813 3000
Course par SPM minuscule Kilowatt de puissance (HP) Déplacement L/s (gal/mn)
240

373

(500)

45,7

(724,3)

42,2

(668,9)

38,9

(616,6)

32,7

(518,3)

27,0

(428,0)

21,9

(347,1)

17,3

(274,2)

13,2

(209,2)

220

342

(458)

41,9

(664,1)

38,7

(613,4)

35,7

(565,8)

30,0

(475,5)

24,8

(393,1)

20,1

(318,6)

15,9

(252,0)

12,1

(191,8)

200

311

(417)

38,1

(603,9)

35,2

(557,9)

32,4

(513,5)

27,3

(432,7)

22,5

(356,6)

18,2

(288,5)

14,4

(228,2)

11,0

(174,4)

180

280

(375)

34,3

(543,7)

31,7

(502,4)

29,2

(462,8)

24,5

(388,3)

20,3

(321,8)

16,4

(259,9)

13,0

(206,1)

9,9

(156,9)

160

249

(333)

30,5

(483,4)

28,2

(447,0)

25,9

(410,5)

21,8

(345,5)

18,0

(285,3)

14,6

(231,4)

11,5

(182,3)

8,8

(139,5)

100

155

(208)

19,0

(301,2)

17,6

(279,0)

16,2

(256,8)

13,6

(215,6)

11,3

(179,1)

9,1

(144,2)

7,2

(114,1)

5,5

(87,2)

1

1,55

(2,08)

0,190

(3,012)

0,176

(2,790)

0,162

(2,568)

0,136

(2,156)

0,113

(1,791)

0,091

(1,442)

0,072

(1,141)

0,055

(0,872)

●Des données de performance sont calculées de efficacité mécanique de 90% et efficacité volumétrique de 100%.





W-447 huile Rig Mud Pump Details



Vue
Les cadres de plate-forme pétrolière de pompe de boue sont soudés avec des plaques d'acier et traités à
éliminez l'effort après soudure, donc. Il y a les plats renforcés aux sièges
du vilebrequin et de l'incidence principale de sorte qu'ils aient la bonnes rigidité et force.
Vilebrequin
Le vilebrequin de la plate-forme pétrolière de pompe de boue est dans une structure équilibrée avec les pièces forgées soudées. Il
est léger et peut fonctionner sans à-coup sans vibration. Les deux côtés de
le vilebrequin sont équipés de double-aligner les roulements à rouleaux sphériques pour assurer la stabilité en fonction et pour améliorer sa portance.
Axe de pignon
Il est fait d'acier allié de forge, arête de hareng embraye (intégrale) sont usinés
là-dessus l'axe et adopte une surface semi-dure de dent. Il y a un axe
extension aux deux extrémités, où des poulies de cloche ou les roues à chaînes peuvent être installées.
Croisillon
Le croisillon est fait d'une fonte en un seul morceau avec de la fonte nodulaire, ainsi
le croisillon a la bonne résistance à l'abrasion. La structure de dessus et de bas
des conseils sont adoptés pour que des croisillons règlent la concentricité par
ajouter une garniture aux conseils inférieurs. Les tiges d'extension sont reliées
aux croisillons par des boulons de bride avec des trous de goupille, pour assurer
concentricité du croisillon et des tiges d'extension. L'emballage adopte
une structure de cachetage de double-couche, qui réalise la bonne représentation de phoque.
Cylindre liquide
Le cylindre est fait d'acier allié de forge et adopte a immédiatement
structure. Le cylindre hydraulique a une petite taille et le plus à fort débit
efficacité. La surface de cylindre est traitée par le placage chimique dans la tortue la résistance à la corrosion. Les trois cylindres hydrauliques d'a
la pompe sont interchangeable.
Revêtement
La plate-forme pétrolière de pompe de la boue W440/446 (500HP) a le même revêtement O.D. The que les revêtements sont
monté étroitement sur le visage d'extrémité du cylindre hydraulique à l'aide de la forme carrée
capsulage et boulons. Le scellage entre le revêtement et le cylindre hydraulique est
réalisé par les joints en caoutchouc rectangulaires.
Système de lubrification
La pompe adopte la lubrification obligatoire. Dans le réservoir de stockage de pétrole, il y a une huile de vitesse
pompe, qui transmet l'huile de pression aux conseils de croisillons aussi bien que
incidences, pour réaliser la lubrification et le refroidissement obligatoires.
Système de pulvérisation

La plate-forme pétrolière de pompe de boue adopte un système de pulvérisation actionné par l'électricité
