Pompe de boue triple horizontale du piston W-446 dans le perçage de puits d'eau de pétrole et

1
MOQ
10000USD~50000USD
Prix
Pompe de boue triple horizontale du piston W-446 dans le perçage de puits d'eau de pétrole et
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
nom: Pompe de boue triple de piston
Puissance d'entrée évaluée :: 373 kilowatts
course par minutes: 260 SPM
Longueur de course :: 6"
Rapport de vitesse :: 4.578:1
Valve: Api #4
Bride de vidange: 2 1/16 » 5000 livres par pouce carré
Type: Horizontal
Point culminant:

Pompe de boue horizontale de piston

,

Pompe de boue triple horizontale

,

Pompe de boue de Triplex de perçage de puits d'eau

Informations de base
Lieu d'origine: La Chine
Nom de marque: Hebei Pantu
Certification: API 7K & ISO
Numéro de modèle: W-446
Conditions de paiement et expédition
Détails d'emballage: 3302mm*1671mm*1412mm (13ft*6.85ft*5.56ft)
Délai de livraison: 45 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 20sets/Month
Description de produit

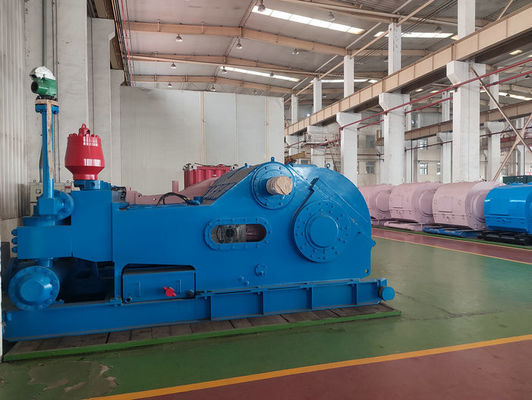

Pompe de boue triple horizontale du piston W-446



Spécifications triples de pompe de boue de piston :



1. La pompe de boue triple de piston est principalement utilisée dans le perçage de puits d'eau de pétrole et.
2. OEM, conception installent avec le moteur diesel ou le moteur pour assurer la puissance dans votre projet de forage.
3. modèles différents pour que vous choisissiez.
4. norme d'api, et norme de la Chine.



Paramètres de la pompe de boue triple de piston



Taille de revêtement dans 6 5 3/4 5 1/2 5 1/4 5 4 1/2 4
Pression de décharge MPA 9,3 10,1 11,0 12,1 13,4 16,5 20,7
livre par pouce carré 1349 1465 1595 1755 1943 2393 3000
Course par SPM minuscule Kilowatt de puissance (HP) Déplacement L/s (gal/mn)
260

373

(500)

36,1

(572,2)

33,2

(526,2)

30,4

(481,4)

27,7

(439,0)

25,1

(397,8)

20,3

(321,8)

16,1

(255,2)

220

316

(423)

30,6

(485,0)

28,1

(445,4)

25,7

(407,3)

23,4

(370,9)

21,2

(336,0)

17,2

(272,6)

13,6

(215,6)

180

258

(346)

25,0

(396,3)

23,0

(364,6)

21,0

(332,9)

19,2

(304,3)

17,4

(275,8)

14,1

(223,5)

11,1

(175,9)

140

201

(269)

19,5

(309,1)

17,9

(283,7)

16,4

(259,9)

14,9

(236,2)

13,5

(214,0)

10,9

(172,8)

8,6

(136,3)

100

143

(192)

13,9

(220,3)

12,8

(202,9)

11,7

(185,4)

10,6

(168,0)

9,7

(153,7)

7,8

(123,6)

6,2

(98,3)

60

86

(115)

8,3

(131,6)

7,7

(120,5)

7,0

(111,0)

6,4

(101,4)

5,8

(91,9)

4,7

(74,5)

3,7

(58,6)

1

1,43

(1,92)

0,139

(2,203)

0,128

(2,029)

0,117

(1,854)

0,106

(1,680)

0,097

(1,537)

0,078

(1,236)

0,062

(0,983)

●Des données de performance sont calculées de efficacité mécanique de 90% et efficacité volumétrique de 100%.



Taille de revêtement dans 6 5 3/4 5 1/2 5 1/4 5 4 1/2 4
Déplacement le gallon/rev 2,205 2,025 1,851 1,686 1,527 1,239 0,980
L/s 30,6 28,1 25,7 23,4 21,2 17,2 13,6
Pression de décharge livre par pouce carré 1595 1725 1900 2074 2291 2828 3000
MPA 11,0 11,9 13,1 14,3 15,8 19,5 20,7
●Des données de performance sont calculées par le spm 220.



Détails triples de pompe de boue de piston



Axe de pignon
Il est fait d'acier allié de forge, arête de hareng embraye (intégrale) sont usinés
là-dessus l'axe et adopte une surface semi-dure de dent. Il y a un axe
extension aux deux extrémités, où des poulies de cloche ou les roues à chaînes peuvent être installées.
Croisillon
Le croisillon est fait de la fonte en un seul morceau avec de la fonte nodulaire, ainsi
le croisillon a la bonne résistance à l'abrasion. La structure de dessus et de bas
des conseils sont adoptés pour que des croisillons règlent la concentricité par

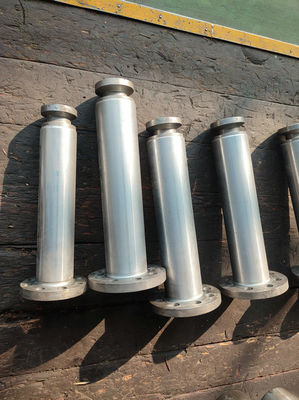

ajouter une garniture aux conseils inférieurs. Les tiges d'extension sont reliées
aux croisillons par des boulons de bride avec des trous de goupille, pour assurer
concentricité du croisillon et des tiges d'extension. L'emballage adopte
une structure de cachetage de double couche, qui réalise la bonne représentation de phoque.
Cylindre liquide
Le cylindre est fait d'acier allié de forge et adopte a immédiatement
structure. Le cylindre hydraulique a une petite taille et le plus à fort débit
efficacité. La surface de cylindre est traitée par le placage chimique dans l'ordtoase la résistance à la corrosion. Les trois cylindres hydrauliques d'a
la pompe sont interchangeable.
Revêtement
La plate-forme pétrolière de pompe de la boue W440/446 (500HP) ont le même revêtement O.D. The que les revêtements sont
monté étroitement sur le visage d'extrémité du cylindre hydraulique à l'aide de la forme carrée
capsulage et boulons. Le scellage entre le revêtement et le cylindre hydraulique est
réalisé par les joints en caoutchouc rectangulaires.
Système de lubrification
La pompe adopte la lubrification obligatoire. Dans le réservoir de stockage de pétrole, il y a une huile de vitesse
pompe, qui transmet l'huile de pression aux conseils de croisillons aussi bien que
incidences, pour réaliser la lubrification et le refroidissement obligatoires.
