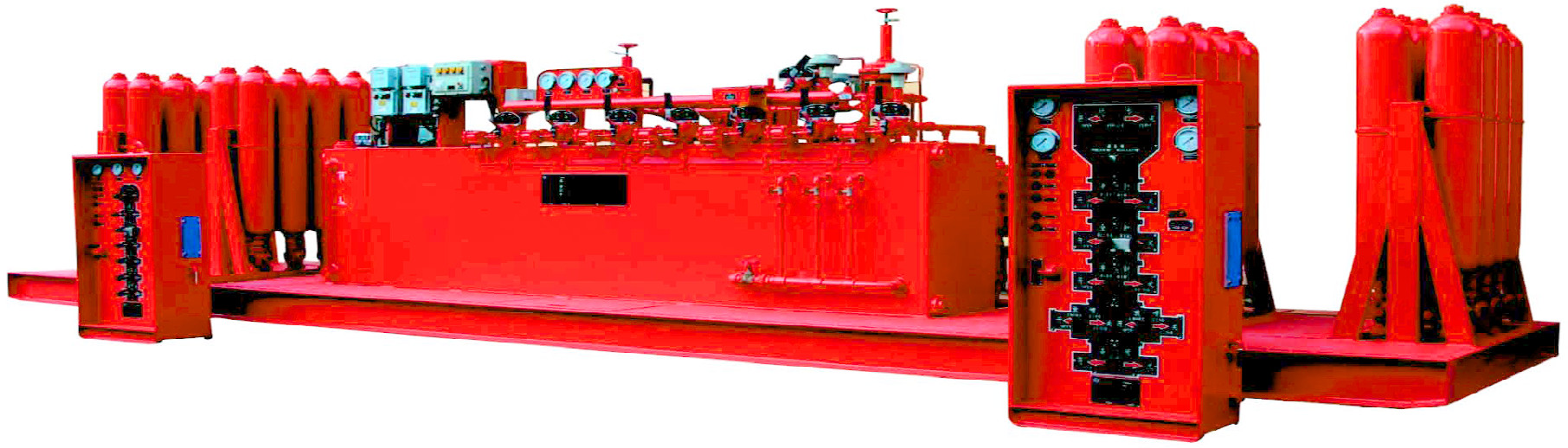

Unité d'accumulateur de gisement de pétrole forant API Bop Koomey Unit
Équipement spécial d'Unitis d'accumulateur de gisement de pétrole de coup de poing, qui est utilisé pour commander le COUP DE POING, cale hydraulique, pour tuer l'équipement de système et d'aiguillage, et équipement indispensable pour des obturateurs d'éruption pendant le perçage ou le workover dans le pétrole et l'industrie du gaz naturelle.
Paramètres d'unité d'accumulateur de gisement de pétrole
Article |
Modèle | Nombre d'objets commandés | Ensembles d'accumulateur | Volume efficace du gisement de pétrole (l) | Débit de la pompe | Puissance de moteur (kilowatts) | Pression d'utilisation (MPA) |
| Volume total |
(l) | Volume disponible nominal (l) | Pompe électrique (l/min) | Pompe pneumatique (ml/stroke) |
| 1 | FKQ240-3 | 3 | 40×6 | | 120 | 560 | 20 | 165 | 11 | 21 |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 |
| 3 | FKQ320-5 | 5 | 40×8 | | 160 | 650 | 20 | 165 | 11 | 21 |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 |
| 5 | FKQ400-6 | 6 | 40×10 | | 200 | 900 | 30 | 165 | 15 | 21 |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 7 | FKQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 9 | FKQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 11 | FKQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18,5 | 21 |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 13 | FKQ960-7 | 7 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 15 | FKQ1280-8 | 8 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 17 | FKQ1280-10 | 10 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 19 | FKDQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 21 | FKDQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 23 | FKDQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18,5 | 21 |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 25 | FKDQ960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 27 | FKDQ1280-9 | 9 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 29 | FKD640-6 | 6 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 31 | FKD960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
Points clés de la sélection d'unité d'accumulateur de gisement de pétrole
Pour commander le COUP DE POING sûrement et sans risque, de l'huile et les normes d'industrie du gaz naturelles SY/T5053.2-2007 et la Spéc. 16D d'APL devraient être suivies quand vous choisissez et achetez un produit approprié. Les facteurs à considérer devraient au moins être :
- Relations entre le volume liquide requis pour les piles se fermantes de COUP DE POING et le volume liquide fourni par le système de contrôle
- Conditions de système de pompe ;
- S'il doit répondre aux normes d'APL 16D ;
- Adaptation environnementale ;
- Conditions spéciales sur les plates-formes de forage en mer.
Options 1 pour les objets commandés et le volume liquide disponible d'accumulateur
Le groupe d'accumulateur sera configuré de sorte que la pression restante soit plus grande que la pression maximum de contrôle exigée
par l'objet de contrôle après fermeture de tous les COUP DE POING et valves hydrauliques.
Le volume disponible d'un groupe d'accumulateur est recommandé soit 2 fois plus grand que le volume exigé de piles se fermantes de COUP DE POING.
2. Conditions de système de pompe
Le dispositif de pompage principal sera composé d'un minimum de deux systèmes de pompe. La capacité de sortie cumulative de
les systèmes de pompe seront suffisants pour charger le circuit principal d'accumulateur de la pression de pré-charge au système RWP en dedans
15 minutes. Avec la perte d'un système de pompe ou d'un système d'alimentation, les systèmes de pompe restants auront la capacité à
chargez le circuit principal d'accumulateur de la pression de pré-charge au système RWP d'ici 30 minutes.
Les accumulateurs étant isolé dans le service et avec un système de pompe ou un système d'alimentation hors service, rester
les systèmes de pompe auront la capacité de fermer un COUP DE POING annulaire et valves ouvertes d'obstruction d'ici 2 minutes.
3. S'il doit répondre aux normes d'api 16D
Si le client veut commander API Spec. système de contrôle 16D, et marquer le monogramme d'api, la nécessité de client d'obtenir
une forme appelée « configuration et paramètres des piles de coup de poing pour l'ordre API Spec. système de contrôle 16D (terre et surface) »
du service de vente de Rongsheng. Après avoir complété les paramètres techniques détaillés, le service technique de Rongsheng va le faire
effectuez le calcul de sélection.
