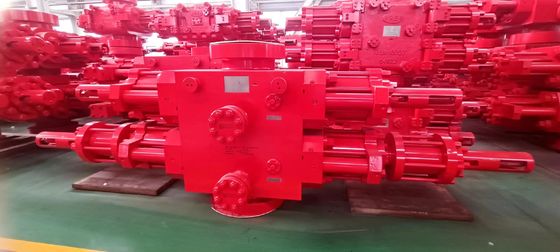

179.4mm 35Mpa double contrôle de puits Ram Bop
Pendant le forage pétrolier, le Double Ram Bop est installé sur la tête de boîtier de la tête de puits pour contrôler les dispositifs de fuite de pétrole, de gaz et d'eau à haute pression.le préventif de rupture peut fermer la tête de puits (arrêter). Lorsque la boue lourde est pressée dans le tuyau de forage, il y a un quatre-voie sous le bélier, qui peut remplacer la boue envahie par le gaz, augmenter la pression de la colonne liquide dans le puits,et supprimer l'éjection d'huile et de gaz à haute pression.
Ram Bop doubleParamètre
Modèle |
Les filles vont ouvrir. (1 série) |
Les filles à fermer (1 série) |
Ratio de clôture | Dimension de l'assemblage (en) | Poids approximatif | ||||||
Longueur (L) | Largeur (W) | Taille (H) | |||||||||
Le nombre de points de contrôle | Résultats des tests | Flg × Std | Le nombre de points de contrôle | Résultats des tests | Flg × Std | ||||||
4 1/16 " à 20 000 psi ((Single RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16 " à 20 000 psi (double RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16 "-20 000 psi ((Single RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16 " à 20 000 psi (double RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11′′-20,000psi ((Single RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11′′-20,000psi (double RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4 " à 20 000 psi (double RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
Ram Bop doubleCaractéristique
1) Forme Généralement, le corps BOP est semblable à un carré, au milieu il y a un orifice vertical à travers lequel les tuyaux
peut passer et les cavités du bélier dans lesquelles le bélier se déplace dans la direction horizontale.
2) Types de raccordement Les trois types de raccordement sont les raccordements à bosse, à bride et à pinceau.La plupart des brides, des boulons, des pinces et des rainures d'anneau sont conformes aux normes API.
