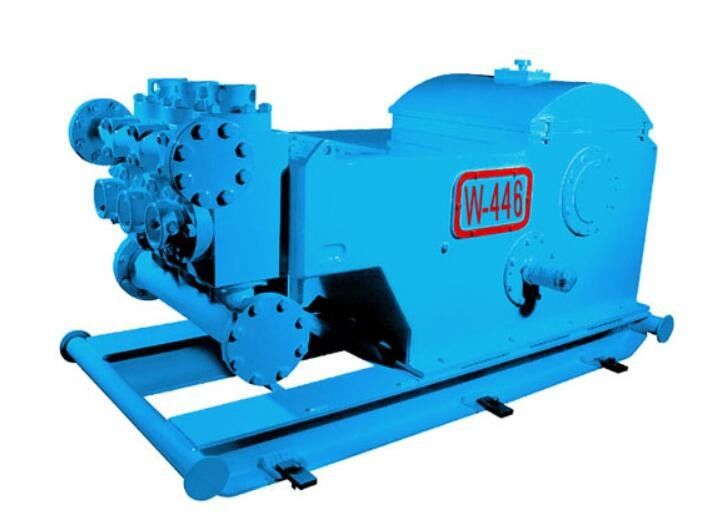

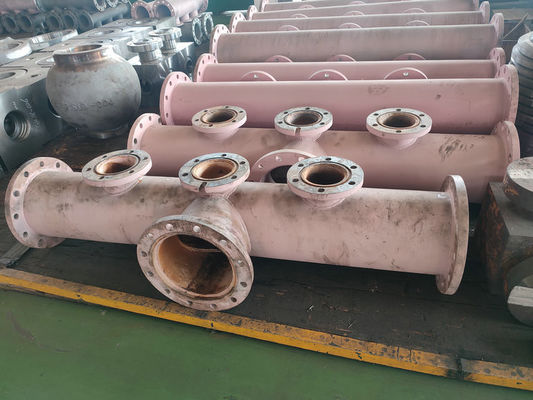

Huile de pompe de la boue W-446 Rig Single Acting
Spécifications de plate-forme pétrolière de pompe de la boue W-446 :
Kilowatt évalué de la puissance d'entrée 373 (500 HP)
Course par minute 260 SPM
220 SPM courants continus
Longueur de course 6"
4.578:1 de rapport de vitesse
Pression d'utilisation maximale 3000 livres par pouce carré
Valve api #4
Max. Liner Size 6"
Bride 8" d'admission d'aspiration bride
Bride 2 de vidange 1/16 » brides, 5000 livres par pouce carré
Taille 3,75" d'axe de pignon
Dimension hors-tout (pi3 de L×W×H) 8.13×4×3.62
Poids approximatif 9950 livres
Paramètres de la plate-forme pétrolière de pompe de la boue W-446
| Taille de revêtement |
dans |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Pression de décharge |
MPA |
9,3 |
10,1 |
11,0 |
12,1 |
13,4 |
16,5 |
20,7 |
| livre par pouce carré |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Course par SPM minuscule |
Kilowatt de puissance (HP) |
Déplacement L/s (gal/mn) |
| 260 |
373
(500)
|
36,1
(572,2)
|
33,2
(526,2)
|
30,4
(481,4)
|
27,7
(439,0)
|
25,1
(397,8)
|
20,3
(321,8)
|
16,1
(255,2)
|
| 220 |
316
(423)
|
30,6
(485,0)
|
28,1
(445,4)
|
25,7
(407,3)
|
23,4
(370,9)
|
21,2
(336,0)
|
17,2
(272,6)
|
13,6
(215,6)
|
| 180 |
258
(346)
|
25,0
(396,3)
|
23,0
(364,6)
|
21,0
(332,9)
|
19,2
(304,3)
|
17,4
(275,8)
|
14,1
(223,5)
|
11,1
(175,9)
|
| 140 |
201
(269)
|
19,5
(309,1)
|
17,9
(283,7)
|
16,4
(259,9)
|
14,9
(236,2)
|
13,5
(214,0)
|
10,9
(172,8)
|
8,6
(136,3)
|
| 100 |
143
(192)
|
13,9
(220,3)
|
12,8
(202,9)
|
11,7
(185,4)
|
10,6
(168,0)
|
9,7
(153,7)
|
7,8
(123,6)
|
6,2
(98,3)
|
| 60 |
86
(115)
|
8,3
(131,6)
|
7,7
(120,5)
|
7,0
(111,0)
|
6,4
(101,4)
|
5,8
(91,9)
|
4,7
(74,5)
|
3,7
(58,6)
|
| 1 |
1,43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●Des données de performance sont calculées de efficacité mécanique de 90% et efficacité volumétrique de 100%. |
| Taille de revêtement |
dans |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Déplacement |
le gallon/rev |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30,6 |
28,1 |
25,7 |
23,4 |
21,2 |
17,2 |
13,6 |
| Pression de décharge |
livre par pouce carré |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPA |
11,0 |
11,9 |
13,1 |
14,3 |
15,8 |
19,5 |
20,7 |
| ●Des données de performance sont calculées par le spm 220. |
Détails de plate-forme pétrolière de pompe de la boue W-446

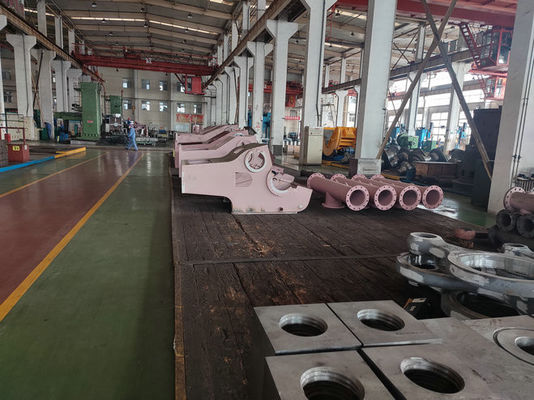

Vue
Les cadres de plate-forme pétrolière de pompe de boue sont soudés avec des plaques d'acier et traités à
éliminez l'effort après soudure, donc. Il y a les plats renforcés aux sièges
du vilebrequin et de l'incidence principale de sorte qu'ils aient la bonnes rigidité et force.
Vilebrequin
Le vilebrequin de la plate-forme pétrolière de pompe de boue est dans une structure équilibrée avec les pièces forgées soudées. Il
est léger et peut fonctionner sans à-coup sans vibration. Les deux côtés de
le vilebrequin sont équipés de double-aligner les roulements à rouleaux sphériques pour assurer la stabilité en fonction et pour améliorer sa portance.
Axe de pignon
Il est fait d'acier allié de forge, arête de hareng embraye (intégrale) sont usinés
là-dessus l'axe et adopte une surface semi-dure de dent. Il y a un axe
extension aux deux extrémités, où des poulies de cloche ou les roues à chaînes peuvent être installées.
Croisillon
Le croisillon de la plate-forme pétrolière de pompe de boue est fait de la fonte en un seul morceau avec de la fonte nodulaire, ainsi
le croisillon a la bonne résistance à l'abrasion. La structure de dessus et de bas
des conseils sont adoptés pour que des croisillons règlent la concentricité par
ajouter une garniture aux conseils inférieurs. Les tiges d'extension sont reliées
aux croisillons par des boulons de bride avec des trous de goupille, pour assurer
concentricité du croisillon et des tiges d'extension. L'emballage adopte
une structure de cachetage de double couche, qui réalise la bonne représentation de phoque.
Cylindre liquide
Le cylindre de la plate-forme pétrolière de pompe de boue est fait d'acier allié de forge et adopte a immédiatement
structure. Le cylindre hydraulique a une petite taille et le plus à fort débit
efficacité. La surface de cylindre est traitée par le placage chimique dans l'ordtoase la résistance à la corrosion. Les trois cylindres hydrauliques d'a
la pompe sont interchangeable.
Revêtement
La plate-forme pétrolière de pompe de la boue W440/446 (500HP) ont le même revêtement O.D. The que les revêtements sont
monté étroitement sur le visage d'extrémité du cylindre hydraulique à l'aide de la forme carrée
capsulage et boulons. Le scellage entre le revêtement et le cylindre hydraulique est
réalisé par les joints en caoutchouc rectangulaires.
