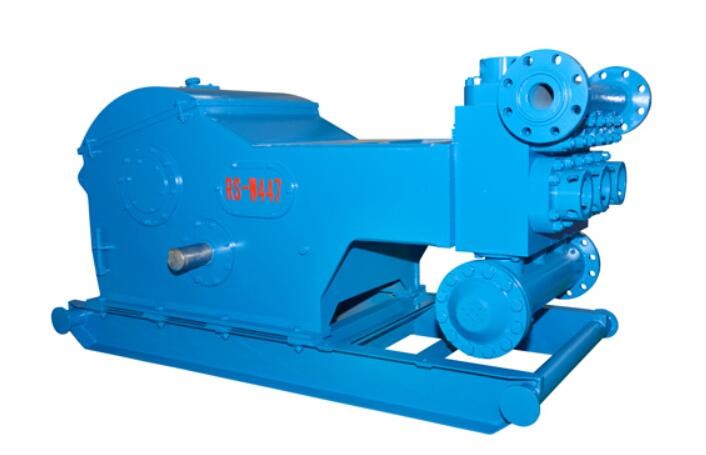

Échange de Rig Mud Pump Large Displacement de l'huile W-447
W-447 l'huile Rig Mud Pump est un genre de pompe à mouvement alternatif de grand déplacement conçue pour le charbon, l'ingénierie géologique, et l'industrie de forage de pétrole et de production. W-447 l'huile Rig Mud Pump peut être employée pour l'opération de boue du charbon et des aspects et workover géologique de gisement de pétrole et perçage bon peu profond. Cette machine a une structure compacte, petit volume, et est légère.
Spécifications de Rig Mud Pump de l'huile W-447 :
Puissance d'entrée évaluée : maximum de 373 kilowatts (500 HP).
Course par minute : 240 longueurs de SPMStroke : 180 millimètres (7")
Vitesse Ratio4.578 : 1
Pression d'utilisation maximale : MPA 21 (3000 livres par pouce carré)
Valve : API#6
Piston Rod End : API#SA4
Taille de Max.Liner : 165,1 millimètres (6 1/2 »)
Bride d'admission d'aspiration : bride de 203,2 millimètres (8")
Bride de vidange : bride de 52,4 millimètres (2 1/16 »), MPA 34,5 (5000 livres par pouce carré)
Taille d'axe de pignon : 95,2 millimètres (3,75")
Dimension hors-tout (L×WxH) : 2550×1245×1305 mm3 (pi3 8.37×4.08×4.28)
Poids approximatif : 4850 kilogrammes (10692 livres)
Paramètres W-447 d'huile Rig Mud Pump
| Taille de revêtement |
dans |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Pression de décharge |
MPA |
7,3 |
8,0 |
8,6 |
10,3 |
12,4 |
15,3 |
19,4 |
20,7 |
| livre par pouce carré |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Course par SPM minuscule |
Kilowatt de puissance (HP) |
Déplacement L/s (gal/mn) |
| 240 |
373
(500)
|
45,7
(724,3)
|
42,2
(668,9)
|
38,9
(616,6)
|
32,7
(518,3)
|
27,0
(428,0)
|
21,9
(347,1)
|
17,3
(274,2)
|
13,2
(209,2)
|
| 220 |
342
(458)
|
41,9
(664,1)
|
38,7
(613,4)
|
35,7
(565,8)
|
30,0
(475,5)
|
24,8
(393,1)
|
20,1
(318,6)
|
15,9
(252,0)
|
12,1
(191,8)
|
| 200 |
311
(417)
|
38,1
(603,9)
|
35,2
(557,9)
|
32,4
(513,5)
|
27,3
(432,7)
|
22,5
(356,6)
|
18,2
(288,5)
|
14,4
(228,2)
|
11,0
(174,4)
|
| 180 |
280
(375)
|
34,3
(543,7)
|
31,7
(502,4)
|
29,2
(462,8)
|
24,5
(388,3)
|
20,3
(321,8)
|
16,4
(259,9)
|
13,0
(206,1)
|
9,9
(156,9)
|
| 160 |
249
(333)
|
30,5
(483,4)
|
28,2
(447,0)
|
25,9
(410,5)
|
21,8
(345,5)
|
18,0
(285,3)
|
14,6
(231,4)
|
11,5
(182,3)
|
8,8
(139,5)
|
| 100 |
155
(208)
|
19,0
(301,2)
|
17,6
(279,0)
|
16,2
(256,8)
|
13,6
(215,6)
|
11,3
(179,1)
|
9,1
(144,2)
|
7,2
(114,1)
|
5,5
(87,2)
|
| 1 |
1,55
(2,08)
|
0,190
(3,012)
|
0,176
(2,790)
|
0,162
(2,568)
|
0,136
(2,156)
|
0,113
(1,791)
|
0,091
(1,442)
|
0,072
(1,141)
|
0,055
(0,872)
|
| ●Des données de performance sont calculées de efficacité mécanique de 90% et efficacité volumétrique de 100%. |
W-447 huile Rig Mud Pump Details
Vue
Les cadres de plate-forme pétrolière de pompe de boue sont soudés avec des plaques d'acier et traités à
éliminez l'effort après soudure, donc. Il y a les plats renforcés aux sièges
du vilebrequin et de l'incidence principale de sorte qu'ils aient la bonnes rigidité et force.
Vilebrequin
Le vilebrequin de la plate-forme pétrolière de pompe de boue est dans une structure équilibrée avec les pièces forgées soudées. Il
est léger et peut fonctionner sans à-coup sans vibration. Les deux côtés de
le vilebrequin sont équipés de double-aligner les roulements à rouleaux sphériques pour assurer la stabilité en fonction et pour améliorer sa portance.
Axe de pignon
Il est fait d'acier allié de forge, arête de hareng embraye (intégrale) sont usinés
là-dessus l'axe et adopte une surface semi-dure de dent. Il y a un axe
extension aux deux extrémités, où des poulies de cloche ou les roues à chaînes peuvent être installées.

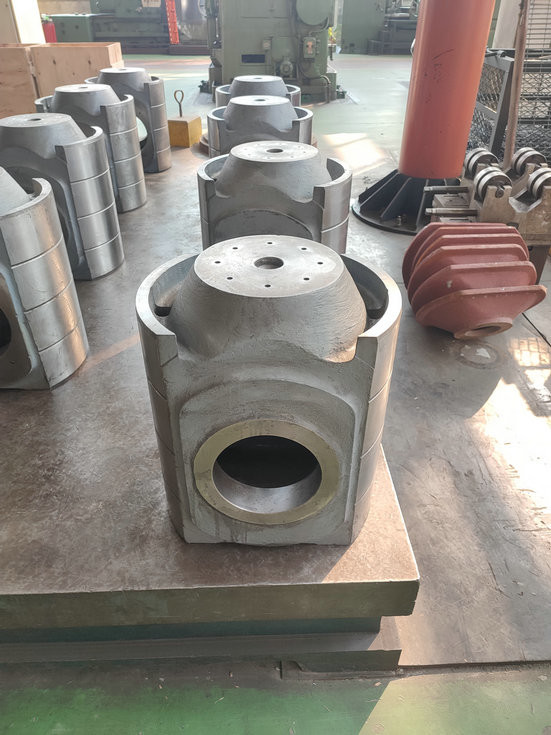

Croisillon
Le croisillon est fait d'une fonte en un seul morceau avec de la fonte nodulaire, ainsi
le croisillon a la bonne résistance à l'abrasion. La structure de dessus et de bas
des conseils sont adoptés pour que des croisillons règlent la concentricité par
ajouter une garniture aux conseils inférieurs. Les tiges d'extension sont reliées
aux croisillons par des boulons de bride avec des trous de goupille, pour assurer
concentricité du croisillon et des tiges d'extension. L'emballage adopte
une structure de cachetage de double-couche, qui réalise la bonne représentation de phoque.
Cylindre liquide
Le cylindre est fait d'acier allié de forge et adopte a immédiatement
structure. Le cylindre hydraulique a une petite taille et le plus à fort débit
efficacité. La surface de cylindre est traitée par le placage chimique dans la tortue la résistance à la corrosion. Les trois cylindres hydrauliques d'a
la pompe sont interchangeable.
Revêtement
La plate-forme pétrolière de pompe de la boue W440/446 (500HP) a le même revêtement O.D. The que les revêtements sont
monté étroitement sur le visage d'extrémité du cylindre hydraulique à l'aide de la forme carrée
capsulage et boulons. Le scellage entre le revêtement et le cylindre hydraulique est
réalisé par les joints en caoutchouc rectangulaires.
Système de lubrification
La pompe adopte la lubrification obligatoire. Dans le réservoir de stockage de pétrole, il y a une huile de vitesse
pompe, qui transmet l'huile de pression aux conseils de croisillons aussi bien que
incidences, pour réaliser la lubrification et le refroidissement obligatoires.
Système de pulvérisation
La plate-forme pétrolière de pompe de boue adopte un système de pulvérisation actionné par l'électricité
