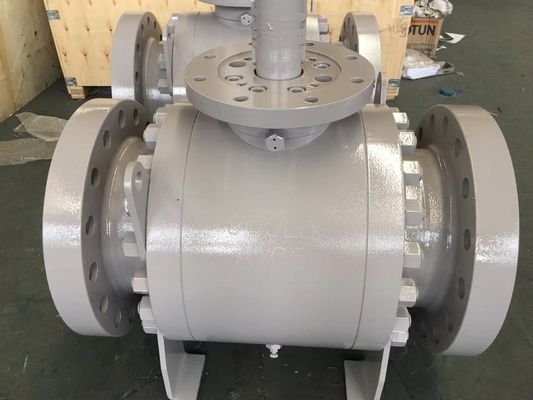

ASME B16.34 Matériau soupape à bille hydraulique pour divertisseur de 12" classe 300/600/900 -46-250C

Les caractéristiques de la valve à bille sont les suivantes:

Une soupape à bille hydraulique est un type de soupape utilisée dans les systèmes hydrauliques pour contrôler le débit de fluide.Il utilise une boule avec un trou ou un trou à travers le centre qui peut être tourné pour ouvrir ou fermer la vanneLorsque la boule est tournée de 90 degrés, l'orifice s'aligne avec la trajectoire du débit, permettant le passage du fluide.blocage du fluide.

Voici quelques caractéristiques et composants clés d'une soupape à bille hydraulique:

1. Corps: Le corps est la principale coque extérieure de la vanne, généralement en métal tel que le laiton, l'acier inoxydable ou l'acier au carbone. Il fournit la structure principale et abrite les composants internes.

2La boule est un composant sphérique avec un trou ou un trou à travers son centre.La boule tourne à l'intérieur du corps de la vanne pour contrôler le débit.

3La tige est une tige qui relie la balle à l'actionneur ou à la poignée.

4Les sièges sont des surfaces d'étanchéité situées à l'intérieur du corps de la vanne contre lesquelles la balle entre en contact lorsqu'elle est en position fermée.Les sièges assurent un joint étanche et empêchent les fuites lorsque la vanne est fermée.

5L'actionneur ou la poignée est le mécanisme utilisé pour faire tourner la balle. Il peut s'agir d'un levier, d'une roue à main ou d'un actionneur automatisé, selon l'application et les exigences spécifiques.

6Les joints d'étanchéité, tels que les anneaux O ou les joints, sont utilisés pour fournir un joint fiable entre la bille et le corps de la vanne.

Les vannes à billes hydrauliques sont couramment utilisées dans les systèmes hydrauliques, qui impliquent le contrôle et la transmission de la puissance du fluide.dans diverses applications telles que les machines industrielles, les équipements de construction, la production d'énergie et les systèmes hydrauliques des véhicules.

Les soupapes à billes hydrauliques offrent des avantages tels qu'une ouverture et une fermeture rapides, une faible résistance au fluide lorsqu'elles sont complètement ouvertes et la capacité de gérer des pressions et des températures élevées.Ils sont disponibles en différentes tailles, les valeurs de pression et les matériaux pour répondre aux exigences spécifiques du système hydraulique.

Je...Paramètres techniques:

Je...Taille nominale du pipeline: 2 à 48 pouces

Je...Pression nominale: 150 à 2500 LB

Je...Plage de température: -46 à 250 °C

Je...Fluide: eau, huile, vapeur et autres fluides

Je...Matériau de la carrosserie: Matériau spécifié dans l'ASME B16.34

Je...Norme d'essai: API 6D/6A

Je...Opérateur: levier/clé, engrenage, actionneur moteur, actionneur pneumatique, actionneur hydraulique, etc.

               Tableau 1 couple recommandé pour les boulons de raccordement des brides
