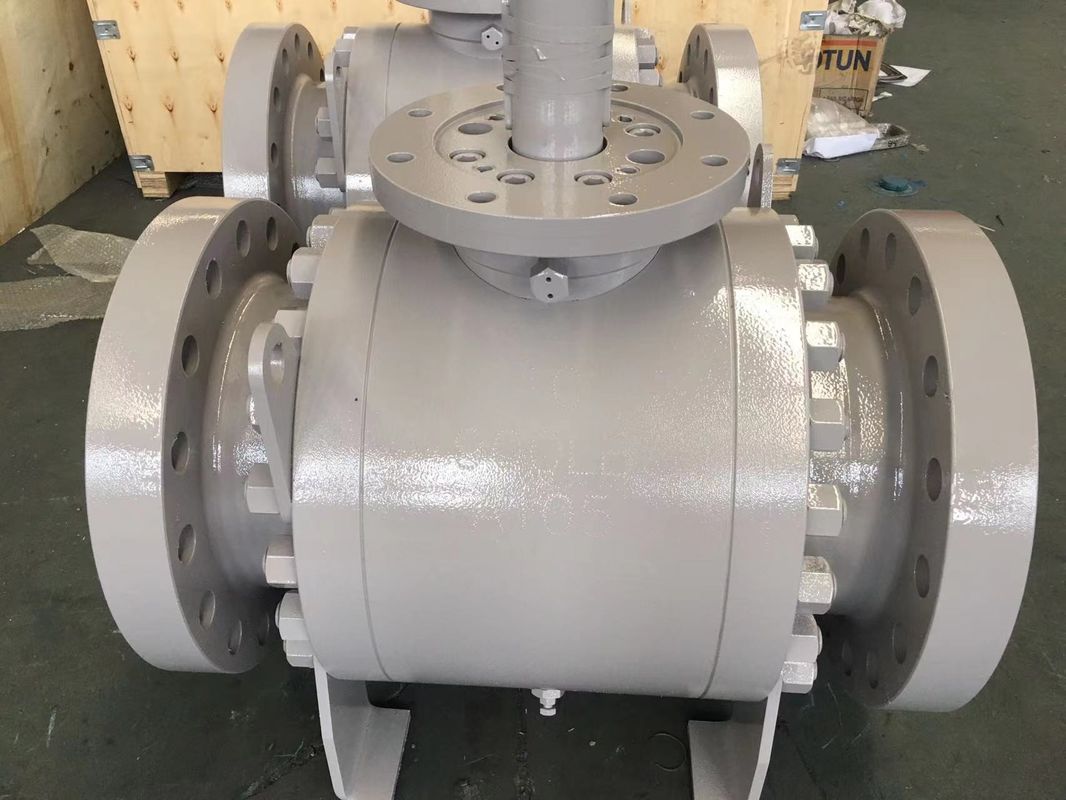

Vanne à boisseau sphérique hydraulique 2-48 pouces API 6D ASME B16.34 Résistant H2S

Une vanne à boisseau sphérique hydraulique est un type de vanne utilisé dans les systèmes hydrauliques pour contrôler le débit de fluide. Elle utilise une bille avec un trou ou un alésage au centre qui peut être tournée pour ouvrir ou fermer la vanne. Lorsque la bille est tournée de 90 degrés, l'alésage s'aligne sur le trajet d'écoulement, permettant au fluide de passer. Lorsque la bille est en position fermée, l'alésage est perpendiculaire au trajet d'écoulement, bloquant le fluide.

• Corps : Le boîtier extérieur principal de la vanne, généralement en métal tel que le laiton, l'acier inoxydable ou l'acier au carbone.
• Bille : Composant sphérique avec un trou au centre, généralement en métal, qui tourne pour contrôler le débit.
• Tige : Tige qui relie la bille à l'actionneur ou à la poignée, déplaçant la bille lorsqu'elle est tournée.
• Sièges : Surfaces d'étanchéité à l'intérieur du corps de la vanne qui assurent une étanchéité parfaite lorsque la vanne est fermée.
• Actionneur ou poignée : Mécanisme utilisé pour faire tourner la bille, disponible sous forme de levier, de volant ou d'actionneur automatisé.
• Joints : Joints toriques ou joints qui empêchent les fuites autour de la tige et entre la bille et les sièges.

• Taille nominale de la tuyauterie : 2~48 pouces
• Pression nominale : 150~2500LB
• Plage de température : -46~250°C
• Fluide : Eau, huile, vapeur et autres types de fluides
• Matériau du corps : Matériau tel que spécifié dans ASME B16.34
• Norme d'essai : API 6D/6A
• Opérateur : Levier/Clé, engrenage, servomoteur, actionneur pneumatique, actionneur hydraulique, etc.
