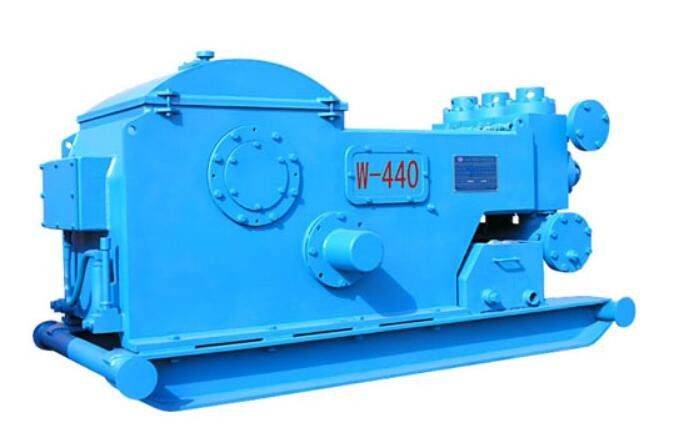

W-440 huile à simple effet triple Rig Mud Pump
W-440 huile Rig Mud Pump Specification :
Puissance d'entrée évaluée : minute de 328 kilowatts (440 HP) Max. Stroke Per : Course fonctionnante de 320 SPMContinuous : 220 longueurs de SPMStroke : 152,4 millimètres (6")
Vitesse Ratio4.578 : 1
Pression d'utilisation maximale : 34,5 valve de MPA (5000 livres par pouce carré) : API#4
Piston Rod End : Api #SA2
Taille de Max.Liner : 114,3 millimètres (4 1/2 »)
Bride d'admission d'aspiration : 152,4 millimètres (6") bride de 150 livres
Bride de vidange : bride de 52,4 millimètres (2 1/16 »), dimension hors-tout de 34,5 MPA (5000 livres par pouce carré) (LxW×H) : poids approximatif de 2478×1219×1103 mm3 (pi3 8.13×4×3.62) : 4463 kilogrammes (9839 livres)
Paramètres W-440 d'huile Rig Mud Pump
| Taille de revêtement |
dans |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Pression de décharge |
MPA |
11,8 |
13,2 |
14,9 |
17,0 |
19,5 |
26,6 |
| livre par pouce carré |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Course par SPM minuscule |
Kilowatt de puissance (HP) |
Déplacement L/s (gal/mn) |
| 320 |
328
(440)
|
25,0
(396,3)
|
22,3
(353,5)
|
19,8
(313,8)
|
17,4
(275,8)
|
15,1
(239,3)
|
11,1
(175,9)
|
| 270 |
277
(371)
|
21,1
(334,4)
|
18,8
(298,0)
|
16,7
(264,7)
|
14,7
(233,0)
|
12,8
(202,9)
|
9,4
(149,0)
|
| 220 |
226
(303)
|
17,2
(272,6)
|
15,3
(242,5)
|
13,6
(215,6)
|
11,9
(188,6)
|
10,4
(164,8)
|
7,6
(120,5)
|
| 170 |
174
(234)
|
13,3
(210,8)
|
11,9
(188,6)
|
10,5
(166,4)
|
9,2
(145,8)
|
8,0
(126,8)
|
5,9
(93,5)
|
| 120 |
123
(165)
|
9,4
(149,0)
|
8,4
(133,1)
|
7,4
(117,3)
|
6,5
(103,0)
|
5,7
(90,3)
|
4,2
(66,6)
|
| 70 |
72
(96)
|
5,5
(87,2)
|
4,9
(77,7)
|
4,3
(68,2)
|
3,8
(60,2)
|
3,3
(52,3)
|
2,4
(38,0)
|
| 1 |
1,03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●Des données de performance sont calculées de efficacité mécanique de 90% et efficacité volumétrique de 100%. |
| Taille de revêtement |
dans |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Déplacement |
le gallon/rev |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17,2 |
15,3 |
13,6 |
11,9 |
10,4 |
7,6 |
| Pression de décharge |
livre par pouce carré |
2494 |
2798,5 |
3146,5 |
3596 |
4118 |
5000 |
| MPA |
17,2 |
19,3 |
21,7 |
24,8 |
28,4 |
34,5 |
| ●Des données de performance sont calculées |
par 220 P.M. |
Petits groupes de Rig Mud Pump de l'huile W-440
Vue
Les cadres de machine sont soudés avec des plaques d'acier et traités à
éliminez l'effort après soudure, donc. Il y a les plats renforcés aux sièges
du vilebrequin et de l'incidence principale de sorte qu'ils aient la bonnes rigidité et force.
Vilebrequin
Le vilebrequin est dans une structure équilibrée avec les pièces forgées soudées. Il
est léger et peut fonctionner sans à-coup sans vibration. Les deux côtés de
le vilebrequin sont équipés de double-aligner les roulements à rouleaux sphériques pour assurer la stabilité en fonction et pour améliorer sa portance.
Axe de pignon
Il est fait d'acier allié de forge, arête de hareng embraye (intégrale) sont usinés
là-dessus l'axe et adopte une surface semi-dure de dent. Il y a un axe
extension aux deux extrémités, où des poulies de cloche ou les roues à chaînes peuvent être installées.
Croisillon
Le croisillon est fait de la fonte en un seul morceau avec de la fonte nodulaire, ainsi
le croisillon a la bonne résistance à l'abrasion. La structure de dessus et de bas
des conseils sont adoptés pour que des croisillons règlent la concentricité par
ajouter une garniture aux conseils inférieurs. Les tiges d'extension sont reliées
aux croisillons par des boulons de bride avec des trous de goupille, pour assurer
concentricité du croisillon et des tiges d'extension. L'emballage adopte
une structure de cachetage de double couche, qui réalise la bonne représentation de phoque.

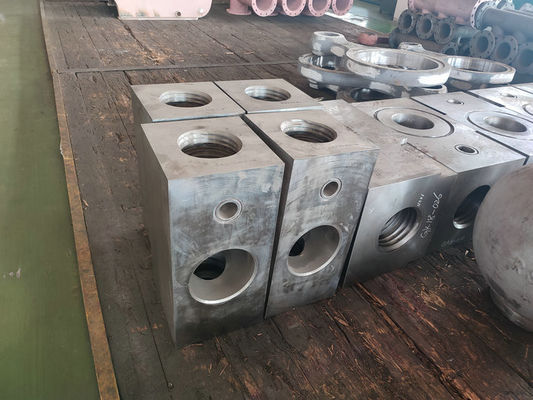

Cylindre liquide
Le cylindre est fait d'acier allié de forge et adopte a immédiatement
structure. Le cylindre hydraulique a une petite taille et le plus à fort débit
efficacité. La surface de cylindre est traitée par le placage chimique dans l'ordtoase la résistance à la corrosion. Les trois cylindres hydrauliques d'a
la pompe sont interchangeable.

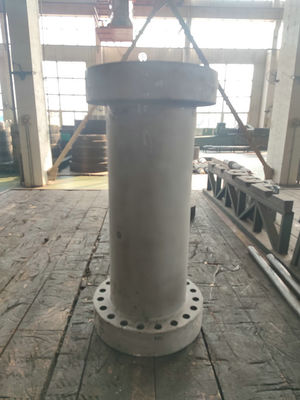

Revêtement
Les pompes W440/446 (500HP) ont le même revêtement O.D. The que les revêtements sont
monté étroitement sur le visage d'extrémité du cylindre hydraulique à l'aide de la forme carrée
capsulage et boulons. Le scellage entre le revêtement et le cylindre hydraulique est
réalisé par les joints en caoutchouc rectangulaires.
Système de lubrification
La pompe adopte la lubrification obligatoire. Dans le réservoir de stockage de pétrole, il y a une huile de vitesse
pompe, qui transmet l'huile de pression aux conseils de croisillons aussi bien que
incidences, pour réaliser la lubrification et le refroidissement obligatoires.
Système de pulvérisation
Il adopte un système de pulvérisation actionné par l'électricité
