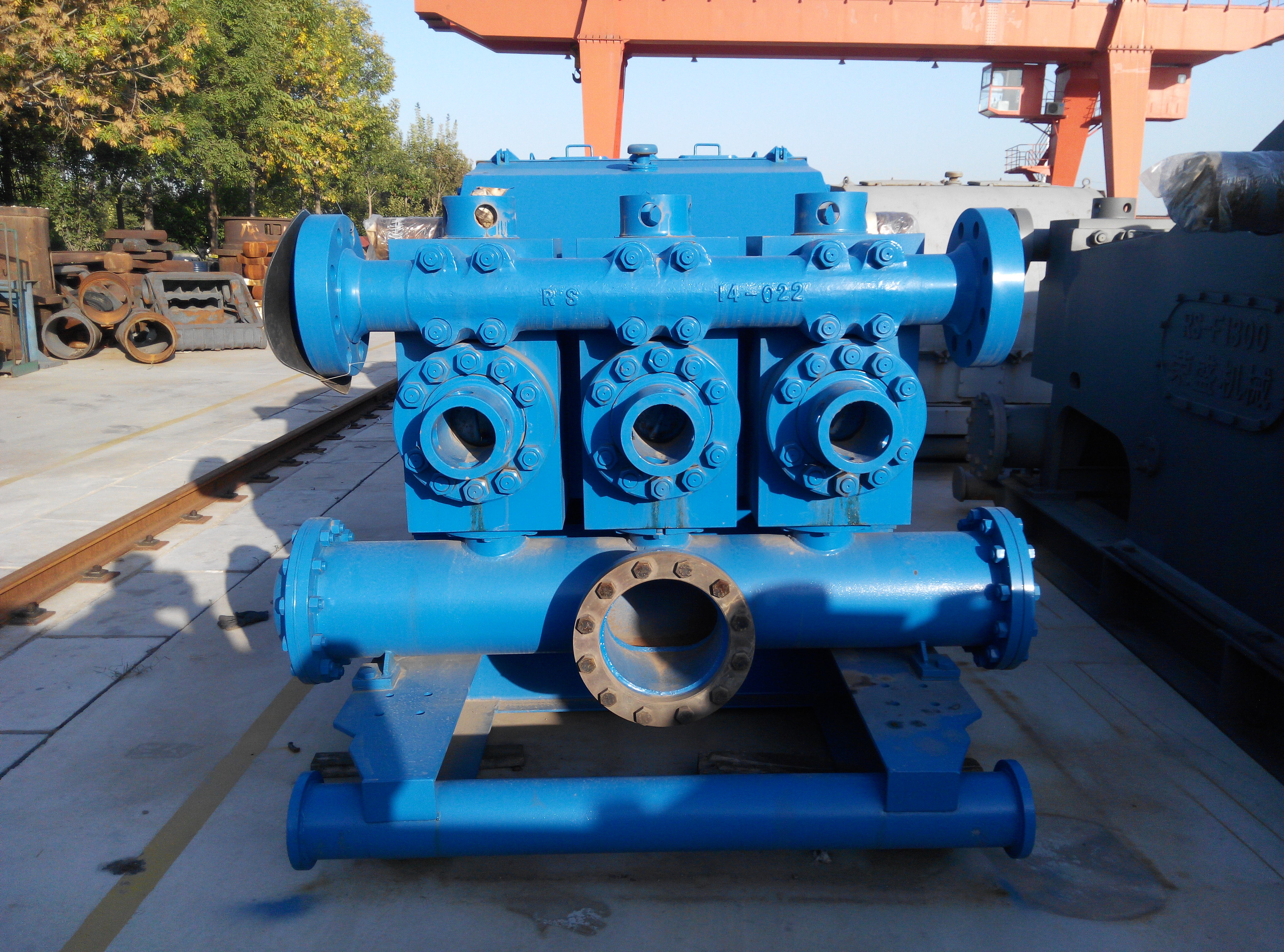

Pompe simple d'action de cylindre triple de pompe de boue du perçage W-446 (500HP)

Spécification technique pour la pompe à simple effet de W-446 Triplex
Puissance d'entrée évaluée 368kw (500HP)
260 courses maximum/minute (260SPM)
Fonctionnement continu avec 220 courses par minute (220SPM)
Course 152.4mm (″ 6)
4.578:1 de rapport de vitesse
Pression d'utilisation maximum 21Mpa
Chambre api 4# de valve
″ Maximum du diamètre 6 de revêtement de cylindre
Pression maximum 9.17Mpa de pompe de revêtement de cylindre
Bec 8" d'aspiration bride
bride de 3 ″ (900 #) pour le débouché de tuyau de décharge
Diamètre 95,25 millimètre (d'axe de pignon ″ 3,75)
Clé 22.174x15.9mm
Dimensions externes de la pompe : (à l'exclusion de la base) 2479X1219X1103 millimètre
Poids 4513 kilogrammes

Caractéristiques structurelles
La conception globale de structure de la machine est compacte, petit dans la taille, lumière dans le poids, et la paire de vitesse est une transmission en arête de poisson intégrale de vitesse, avec le couple élevé de transmission et l'opération stable. Le vilebrequin est un vilebrequin équilibré avec une structure soudée forgée, qui est légère, vibration libre, et fonctionne sans à-coup.
La pompe à simple effet du cylindre W-446 trois peut être très utilisée dans diverses opérations dans les gisements de pétrole. Les spécifications 41/2" de revêtement de cylindre - 6" adopte une structure de piston, qui convient aux opérations de workover et au perçage bon peu profond.

Certificats :

Rassemblements api 7K, norme Q1.

Marques :

Nous pouvons fournir des marques de BOMCO/RONGSHENG/HH/QINGZHOU également.

Dessin :
